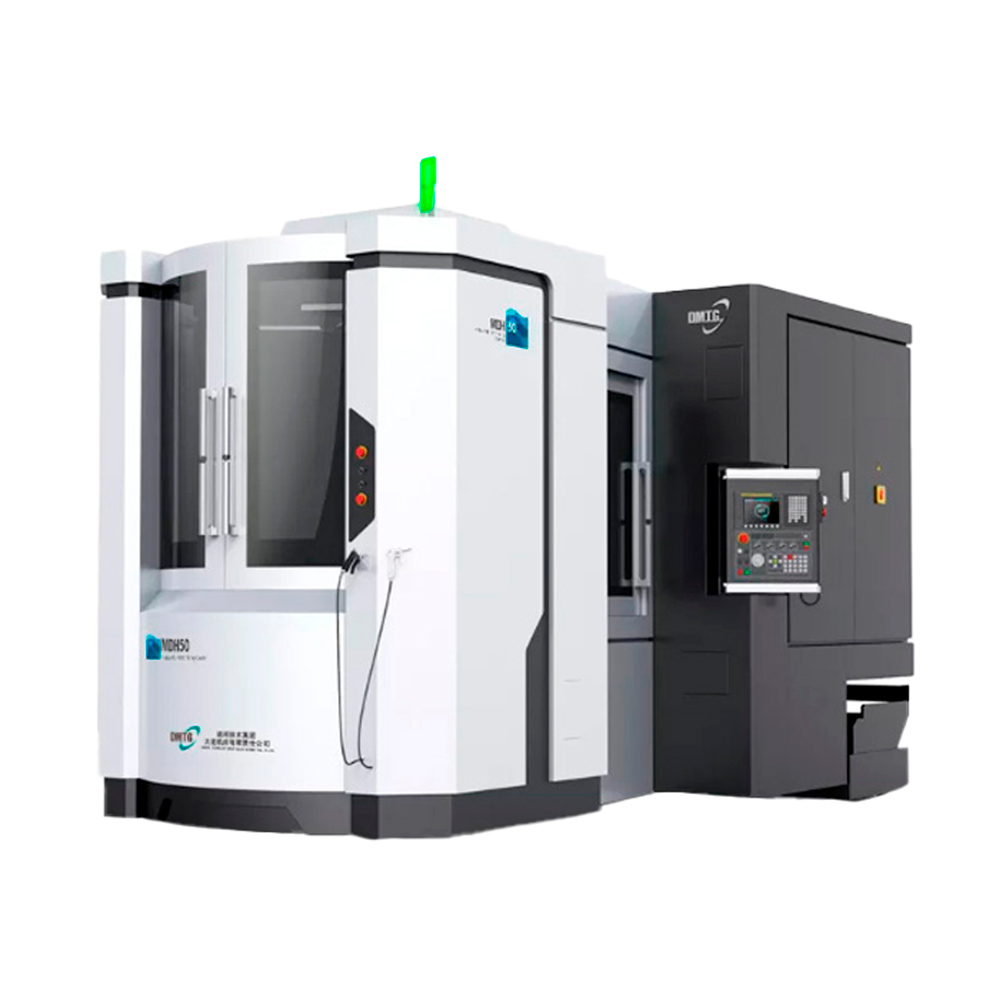

Горизонтальный фрезерный обрабатывающий центр DMTG MDH65

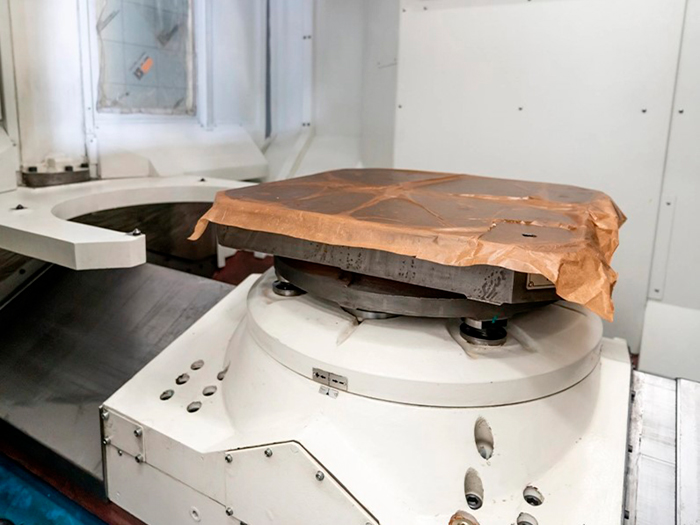

Тип стола

с прямым приводом (опц. привод с червячным редуктором)

Минимальный угол индексации

1° (стол с прямым приводом) 0.001° (стол с червячным редуктором)

Время индексации стола на угол 90°, с

1.7

Время смены паллет, с

12

Расстояние от оси шпинделя до поверхности стола, мм

80 – 980

ПЕРЕМЕЩЕНИЕ И ПОДАЧА

Ход по оси Х, мм

1050

Ход по оси Y, мм

900

Ход по оси Z, мм

900

Ход по осям X/Y/Z, мм

1050 / 900 / 900 (или 800)

Максимальная скорость подачи по осям X/Y/Z, м/мин

20

Скорость быстрого хода по осям Х/Y/Z, м/мин

54

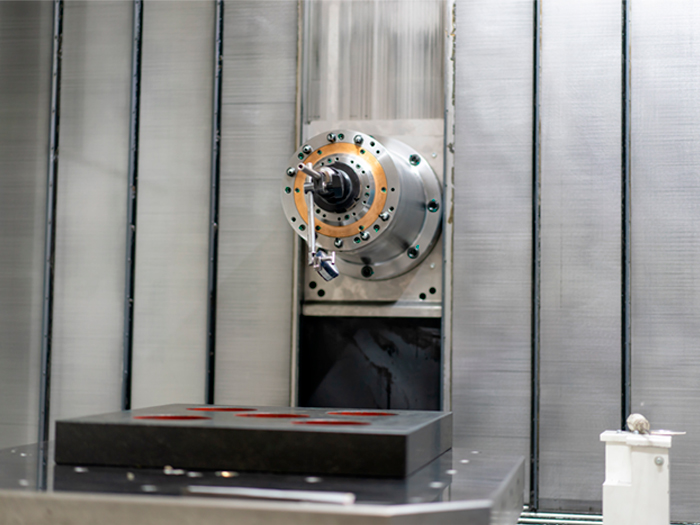

ШПИНДЕЛЬ

Конец шпинделя

ВТ50

Частота вращения шпинделя, об/мин

8000 (опц. 6000 / 12000)

Тип привода шпинделя

шпиндель-мотор (для 8000 и 12000 об/мин) редуктор (для опц. 6000 об/мин)

СМЕНЩИК ИНСТРУМЕНТА

Максимальная масса инструмента, кг

25

Время смены инструмента, сек

2

Тип сменщика инструмента

цепной

Количество инструмента, шт

40 (опц. 60 / 80 / 120)

Максимальный диаметр инструмента, мм

115 (270)

Максимальная длина инструмента, мм

500

ТОЧНОСТЬ

Точность позиционирования по осям X/Y/Z, мм

± 0.005

Повторяемость по осям X/Y/Z, мм

± 0.003

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ

Давление воздуха, бар

6

Мощность двигателя, кВт

18.5 / 22

Общая потребляемая мощность, кВт

40 кВт 380/50

ГАБАРИТЫ

Длина, мм

5145

Ширина, мм

3340

Высота, мм

3350

Вес, кг

18000
