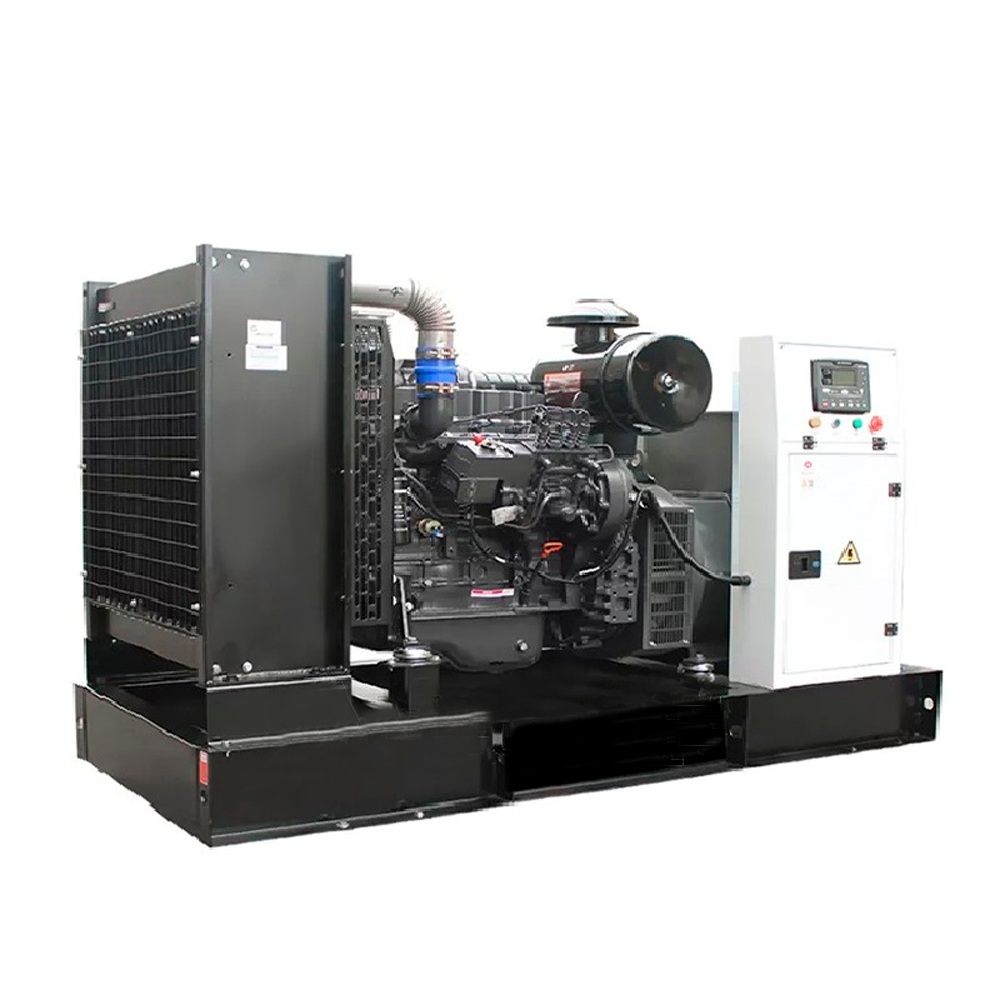

Дизельный генератор Азимут АД-200С-Т400-1РМ5 (200 кВт, открытое исполнение, двигатель SDEC)

Доступно в аренду!

Конкурс сними видеообзор и получи деньги

2 067 555

RUB

c НДС

за 1 шт.

шт

2 067 555

RUB

с НДС

Заказать через WhatsApp

Нашли дешевле? Сообщите и получите скидку!

Гарантия производителя 2 года

Доставка в Санкт-Петербурге:

По России: БЕСПЛАТНО до терминала отправления ТК (*далее по тарифам ТК) RUB

Оплата по наличному и безналичному расчету

Описание

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

стационарный трехфазный дизель генератор в составе: первичного шестицилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения SDEC SC9D340D2 объемом 8,82 литра и номинальной мощностью 221 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения, синхронного бесщеточного генератора Azimut Z274K номинальной мощностью 200 кВт c автоматической регулировкой напряжения,
шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
комплект аккумуляторных батарей,
стальной топливный бак интегрирован в конструкцию рамы.

НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка дизель генератора по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленный дизель генератор, предназначенный для постоянной эксплуатации.

ИНФОРМАЦИЯ:

Шанхайские дизельные двигатели производятся с 1947 года, и за это время заслужили в Китае репутацию надежных моторов. Свыше 400.000 двигателей находятся в эксплуатации в разных отраслях экономики в настоящее время,
дизельные генераторы на двигателях SDEC могут применяться в качестве как резервного, так и основного источника питания,
при соблюдении условий эксплуатации моторесурс установки превышает 15.000 - 20.000 моточасов, что соответствует 5 - 7 годам работы в постоянном режиме,
двигатели неприхотливы к качеству ГСМ,
необслуживаемый бесщеточный генератор, изготовленный по технологии Stamford, с высоким качеством выходного напряжения,
контроллер HGM6120 с ЖК дисплеем и управлением на русском языке,
низкие цены на расходные материалы и запасные части.

КОНТРОЛЬ КАЧЕСТВА:

Каждый дизель электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний дизельного электрогенератора, заверенный службой ОТК, прилагается к комплекту документации.

ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.

УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.

МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

Дизель генераторной установки составляет 250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Развернуть описание Свернуть описание

Технические характеристики

ОБЩИЕ ХАРАКТЕРИСТИКИ

Постоянная мощность: 200 кВт / 250 к кВА

Резервная мощность: 220 кВт / 275 кВА

Напряжение: 230 / 400 В

Частота: 50 Гц

Количество фаз: 3

Первичный дизельный двигатель: SDEC SC9D340D2

Синхронный генератор: Azimut Z274K

Контроллер: SmartGen HGM 6120

Исполнение: открытое на раме

Степень автоматизации: 1-я степень, (электростартер)

Топливный бак: 800 л

Расход топлива при 100% нагрузке: 54,1 л/час

Автономность: мин. 8 часов

Габариты (Д х Ш х В): 3130 х 900 х 1830 мм

Вес: 2143 кг

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ SDEC SC9D340D2

Тип: дизельный, 4-х тактный, водяного охлаждения, с турбонаддувом с промежуточным охлаждением "воздух-воздух", с прямым впрыском, электронным регулятором скорости вращения

Количество и расположение цилиндров: 6 цилиндров, рядное, вертикальное, 2 клапана на цилиндр

Постоянная мощность: 228 кВт

Резервная мощность: 255 кВт

Частота вращения: 1500 об/мин

Точность регулировки частоты вращения: +/- 5%

Объем двигателя: 8,82 л

Ход поршня: 114 мм

Диаметр поршня: 144 мм

Коэффициент сжатия: 16,5:1

Порядок работы цилиндров: 1-5-3-6-2-4

Тип масла: SAE 15W40 / 10W30

Емкость масляной системы: 22 л

Удельный расход масла на угар: 0,3 %

Тип охлаждающей жидкости: ГОСТ 28084-89

Емкость системы охлаждения: 12 л

Габариты: 1578 × 778 × 1290 мм

Сухой вес: 840 кг

СИНХРОННЫЙ ГЕНЕРАТОР Z274K

Постоянная мощность: 250 кВА / 200 кВт

Резервная мощность: 275 кВА / 220 кВт

Род тока: переменный, трехфазный

Номинальная сила тока: 360 А

Количество полюсов: 4

Коэффициент мощности COS Ф: 0.8

КПД: 93,0%

Описание: синхронный, бесщеточный, одноопорный

Система возбуждения: самовозбуждение

Регулировка напряжения: автоматическая

Класс защиты: IP 22

Класс изоляции: Н

Количество выводов: 12

Обмотка: 2 / 3

Диапазон регулировки напряжения: ± 5%

Нестабильность выходного напряжения в переходном режиме: +/- 1%

Нестабильность выходного напряжения в установившемся режиме: +/- 0,5%

Форма волны NEMA = TIF: -

Форма волны I.E.C = THF: 3

Максимально допустимая скорость вращения: 2250 об/мин

Ток короткого замыкания: 300% (10 с)

Диск крепления: SAE 3# / 11,5"

Вес: 715 кг

РАСХОД ТОПЛИВА ПРИ НАГРУЗКЕ

Дизельное топливо: ГОСТ 305-82

Удельный расход топлива: -

110%: 59,6 л/ч

100%: 54,1 л/ч

75%: 40,8 л/ч

50%: 27,3 л/ч

25%: 14,7 л/ч

Система электрооборудования

Напряжение в системе: 24В

Пусковое устройство: электростартер 7,5 кВт

Зарядный генератор: 28 В х 55 А

Аккумуляторная батарея: 180 А*ч

ШКАФ УПРАВЛЕНИЯ ШУЭ 1Р400

Панель управления: на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Автоматический выключатель: 400 А

Автомат ввода резерва

Управление дизельным электроагрегатом

Сигнализация предупреждений и аварий

Подача напряжения на собственные нужды

Кнопка аварийной остановки

Вывод на ЖК дисплей значений осн. параметров работы генератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
